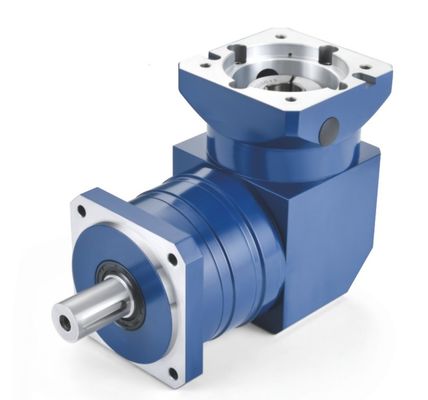

محرك سيرفو متطابق من سلسلة ZAF

  • Helical Gear Planetary Reducer ZAF Series Matching Servo Motor For Various Applications
مكان المنشأ الصين
اسم العلامة التجارية CLX
إصدار الشهادات N/A
رقم الموديل ZAF060، ZAF090، ZAF115، ZAF140

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج ZAFSeries مخفض التروس الحلزوني المواد جميع الهياكل المعدنية مع سبائك الألومنيوم والصلب
التطبيق المعدات الكهربائية الصناعية ترتيب التعزيز مخفض التروس الحلزوني
إبراز

الجهاز المتحرك المتحرك,محرك الخدمة المطابق للخفض الكوكبي,خفض العجلات الكوكبية من سلسلة ZAF

,

Planetary Reducer Matching Servo Motor

,

ZAF Series Planetary Gear Reducer
اترك رسالة
منتوج وصف

محرك سيرفو متطابق من مصنعين مختلفين لتنفيذ تطبيقات مختلفة

وصف المنتج:

الجهاز المقلص هو مكون مستقل يتكون من ناقل التروس، ناقل الدودة، و ناقل الدودة المحاط في غلاف جامد.عادة ما تستخدم كجهاز نقل تخفيض بين ناقل النقل الأصلي والآلة العاملة.



عادة ما تستخدم صناديق التروس لمعدات نقل عالية الدوران منخفضة السرعة. من خلال شبكة عدد قليل من الأسنان على عمود المدخل من صندوق التروس مع التروس الكبيرة على العمود الخارجي،قوة المحركات الكهربائيةويمكن تقليل معدل التدفق في محركات الاحتراق الداخلي أو عمليات عالية السرعة الأخرى. كما أن علبة التروس العادية لديها عدة أزواج من التروس بنفس المبدأ لتحقيق تأثير التباطؤ المطلوب.نسبة عدد الأسنان بين المعدات الكبيرة والمعدات الصغيرة هي نسبة النقل.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

خفضات التروس لديها خصائص حجم صغير ونقل عزم دوران كبير. تم تصميم خفض التروس وتصنيعها على أساس نظام تركيب وحدات،مع مجموعة واسعة من مجموعات المحركات، أشكال التثبيت، والمخططات الهيكلية. يتم تصنيف نسبة النقل بدقة لتلبية ظروف التشغيل المختلفة وتحقيق التكامل الكهروميكانيكي.خفض التروس لديه كفاءة نقل عالية، انخفاض استهلاك الطاقة، وأداء متفوق.



الخصائص:

1- تبني ناقل التروس الأسنان المستقيمة، من خلال معالجة carburizing وتخفيف،معالجة تعديل ملف تعريف الأسنان، وضمان التشغيل السلس، ضوضاء منخفضة؛

2هيكل بسيط، إنتاج جماعي، وفترة تسليم سريعة وأداء عالية التكلفة؛

3المكسرات لديها مجموعة كاملة، والتي يمكن أن تلبي احتياجات معظم المكسرات في السوق

المعلمات التقنية:

أدوات المروحة الوحدة ZAF060 ZAF090 ZAF115 ZAF140 النسبة المرحلة
قوة الدوران القياسية ن.م 18 50 120 240 3 1
27 75 180 360 4
27 75 180 360 5
27 75 180 360 7
18 50 120 240 10
35 90 180 450 15 2
37 96 230 450 16
37 96 230 564 20
37 96 255 585 25
37 96 230 564 28
27 87 180 360 30
37 96 255 585 35
37 96 230 564 40
37 96 255 585 50
27 87 180 360 70
18 50 120 240 100
عزم التوقف الطارئ ن.م 3 مرات عزم دوران الخروج القياسي
سرعة الدخول العادية r/m 3000 3000 3000 2000
سرعة الدخول القصوى r/m 6000 6000 6000 3500
القوة الشعاعية القصوى ن 1200 2400 4300 9100
القوة المحورية القصوى ن 1100 2200 3900 8200
الكفاءة % واحد ((97%) ضعف ((95%)
متوسط العمر h 20000
الوزن كيلوغرام 1.4 3.7 8 16   1
1.6 4.2 8.9 17   2
لحظة عجز كجم2 0.16 0.61 3.25 12.31 3 1
0.14 0.48 2.74 7.54 4
0.13 0.47 2.71 7.42 5
0.13 0.47 2.62 7.25 7
0.13 0.44 2.57 7.14 10
0.127 0.72 2.56 12.35 15 2
0.088 0.5 1.75 7.47 16
0.075 0.44 1.5 6.65 20
0.075 0.44 1.49 5.81 25
0.064 0.39 1.3 6.34 28
0.064 0.39 1.3 6.34 30
0.064 0.39 1.3 6.34 35
0.064 0.39 1.3 4.08 50
0.075 0.39 1.5 7.5 63
0.075 0.39 1.5 7.5 70
0.075 0.39 1.5 7.5 100
رد فعل عنيف أركيمين 5 5 5 5 دقيق
¥10 ¥10 ¥10 ¥10 المعيار
7 7 7 7 دقيق
12 12 12 12 المعيار
صلابة الالتواء N.M/arcmin 7 14 25 50
الضوضاء ديسيبل 65 65 70 75
التشحيم   التشحيم بالدهون الاصطناعية
مستويات الحماية   IP65



محرك سيرفو متطابق من سلسلة ZAF 1

محرك سيرفو متطابق من سلسلة ZAF 2

محرك سيرفو متطابق من سلسلة ZAF 3

محرك سيرفو متطابق من سلسلة ZAF 4
