المعدنية العدسة المستقيمة الكوكبية المقللة قطع الغيار الكهربائية الصناعية سلسلة ZPT

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
مكان المنشأ الصين
اسم العلامة التجارية CLX
إصدار الشهادات N/A
رقم الموديل ZTP

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج مخفض التروس المستقيم من سلسلة ZPT المواد جميع الهياكل المعدنية مع سبائك الألومنيوم والصلب
التطبيقات جميع أنواع الآلات أو المعدات ذات المحرك، محرك سيرفو ترتيب التعزيز مخفض التروس المستقيم
إبراز

مخفض التروس المستقيم من سلسلة ZPT,قطع الغيار الكهربائية الصناعية,محطم الكواكب المعدني

,

Industrial Electrical Spare Parts Planetary Reducer

,

Metal Planetary Reducer
اترك رسالة
منتوج وصف

سلسلة ZPT المتناسبة العلامات التجارية المختلفة المحرك للصينية والشركات المصنعة في الخارج

وصف المنتج:

الجهاز المقلص هو مكون مستقل يتكون من ناقل التروس، ناقل الدودة، و ناقل الدودة المحاط في غلاف جامد.عادة ما تستخدم كجهاز نقل تخفيض بين ناقل النقل الأصلي والآلة العاملة.



عادة ما تستخدم صناديق التروس لمعدات نقل عالية الدوران منخفضة السرعة. من خلال شبكة عدد قليل من الأسنان على عمود المدخل من صندوق التروس مع التروس الكبيرة على العمود الخارجي،قوة المحركات الكهربائيةويمكن تقليل معدل التدفق في محركات الاحتراق الداخلي أو عمليات عالية السرعة الأخرى. كما أن علبة التروس العادية لديها عدة أزواج من التروس بنفس المبدأ لتحقيق تأثير التباطؤ المطلوب.نسبة عدد الأسنان بين المعدات الكبيرة والمعدات الصغيرة هي نسبة النقل.

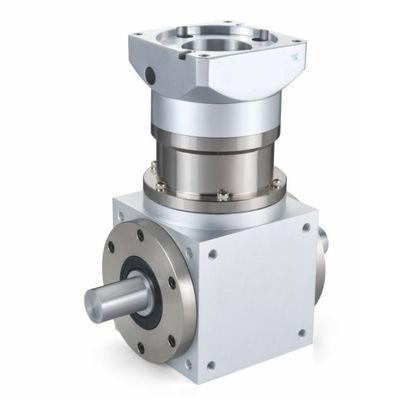

المعدنية العدسة المستقيمة الكوكبية المقللة قطع الغيار الكهربائية الصناعية سلسلة ZPT 0

المعدنية العدسة المستقيمة الكوكبية المقللة قطع الغيار الكهربائية الصناعية سلسلة ZPT 1

يلعب الجهاز المقلص دورًا في مطابقة السرعة ونقل العزم بين المحرك الرئيسي والآلة العاملة أو جهاز التشغيل ، وهو جهاز ميكانيكي دقيق نسبيًا.الغرض من استخدامه هو تقليل السرعة وزيادة عزم الدوران. لديها مجموعة واسعة من الأنواع ، والنماذج المختلفة ، والأنواع المختلفة لها استخدامات مختلفة. هناك أنواع مختلفة من المكثفات ، والتي يمكن تقسيمها إلى مكثفات السرعة ، وكذلك مكثفات الديدان ،معدات تخفيض التروس الكوكبية وفقًا لنوع ناقل الحركة؛ وفقا لمختلف مراحل النقل ، يمكن تقسيمها إلى خفضات مرحلة واحدة ومرحلة متعددة ؛ وفقا لشكل التروس ، يمكن تقسيمها إلى خفضات التروس الأسطوانية ،أجهزة تخفيض العجلات الشعبيّة، والحواف الأسطوانية الحوافية للسرعة؛ وفقًا لترتيب النقل ، يمكن تقسيمها إلى خفضات قابلة للتنفيذ ، وخفضات تدفق منقسمة ، وخفضات محاورية.



خفضات التروس لديها خصائص حجم صغير ونقل عزم دوران كبير. تم تصميم خفض التروس وتصنيعها على أساس نظام تركيب وحدات،مع مجموعة واسعة من مجموعات المحركات، أشكال التثبيت، والمخططات الهيكلية. يتم تصنيف نسبة النقل بدقة لتلبية ظروف التشغيل المختلفة وتحقيق التكامل الكهروميكانيكي.خفض التروس لديه كفاءة نقل عالية، انخفاض استهلاك الطاقة، وأداء متفوق.

الخصائص:

1- تبني ناقل التروس الأسنان المستقيمة، من خلال معالجة carburizing وتخفيف، معالجة تعديل ملف تعريف الأسنان، وضمان التشغيل السلس، ضوضاء منخفضة؛

2هيكل بسيط، إنتاج جماعي، ووقت تسليم سريع وأداء عالية التكلفة؛

3. المكسرات لديها مجموعة كاملة، والتي يمكن أن تلبي احتياجات معظم المكسرات في السوق.

المعدنية العدسة المستقيمة الكوكبية المقللة قطع الغيار الكهربائية الصناعية سلسلة ZPT 2

الحجم ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 المرحلة 1 143 177.5 198.5 269
المرحلة الثانية 159 201 222 299.5
المرحلة 3   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

المعلمات التقنية:

النموذج الوحدة ZPT070 ZPT090 ZPT110 ZPT140 النسبة المرحلة
قوة الدوران القياسية ن.م   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
عزم التوقف الطارئ ن.م 2 مرات عزم دوران الخروج القياسي
سرعة الدخول العادية r/m 3000 2500 2000 2000
سرعة الدخول القصوى r/m 4000 3500 3000 3000
القوة الشعاعية القصوى ن 950 1450 2100 2700
القوة المحورية القصوى ن 425 725 1050 1350
الكفاءة % واحد ((97%) ضعف ((95%)
متوسط العمر h 20000
الوزن كيلوغرام 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





النموذج الوحدة ZPT070 ZPT090 ZPT110 ZPT140 النسبة المرحلة
لحظة عجز كجم2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
الضوضاء ديسيبل 70 70 70 70 70
التشحيم   التشحيم بالدهون الاصطناعية
مستويات الحماية   IP65
