الحد الأقصى 3500kg نظام رف التلقائي للفوليت AS-RS Stacker مع العمود المزدوج
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | CLX |
| إصدار الشهادات | N/A |
| رقم الموديل | CLX-HLoad-3500-2C |
| الحد الأدنى لكمية | 1 |
| الأسعار | $50000-100000 |
| تفاصيل التغليف | الصادرة عبارة عن علبة علبة من الخشب المقاوم للطاقة |
| وقت التسليم | 30-40 يوم |
| شروط الدفع | T/T، L/C، D/A، D/P، OA، ويسترن يونيون، موني جرام |
| القدرة على العرض | 30 قطع / شهر، 400 قطع / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع المكعب | مُركّب أدوات ثقيلة مُخصص مع عمودين | قدرة الحمل الاسمية ((kg) | 3500 |
|---|---|---|---|
| الطول الإجمالي للرفوف (ملم) | مخصصة | الارتفاع الإجمالي للمعدات | مخصصة |
| نوع البضائع | علبة، ورقة، كرتون خشبي | أبعاد الشحن | حسب الطلب من المشتري |
| مسافة السفر الأفقية | حسب الطلب من المشتري | نوع محرك السير الأفقي | محرك التردد المتغير (VFD) |
| طريقة التحرك الأفقي طريقة الكبح | التحكم في محول التردد والكبح الكهرومغناطيسي | التنقل الأفقي ((محور X) وضع الموقع | تحديد المواقع بالليزر |
| السفر الأفقي ((محور X) دقة الموقع ((ملم) | ± 5 | سرعة السير الأفقية | قابلة للتعديل عند 0-160m/min |
| تسارع السفر الأفقي | قابلة للتعديل عند 0-0.5m/s2 | وضع الرفع والخفض | محركات التحرك المقللة والحبال الصلبة |
| طريقة رفع وتخفيض طريقة الكبح | التحكم في محول التردد والكبح الكهرومغناطيسي | وضع الارتفاع والانخفاض (محور Y) | رمز الشريط أو موقع رمز QR |
| تحديد المواقع (ملم) | ± 5 | سرعة الرفع والانخفاض (محور Y) | قابلة للتعديل عند 0-60m/min |
| تسارع الرفع والانخفاض (محور Y) | قابلة للتعديل عند 0-0.5m/s2 | جهاز الكشف عن البضائع 1 | الكشف عن أجهزة استشعار كهربائية ضوئية |
| جهاز الكشف عن البضائع 2 | الحد الميكانيكي والكهربائي | نوع شوكة الشحن | نملة ناعمة وبدون هزة ، مخصصة واحدة / مزدوجة المقبض شوك |
| وضع تحديد موقع شوكة الشحن | أجهزة التبديل والترميز | دقة تحديد الموقع في المحور Z لفرق الشحن ((ملم)) | ± 5 |
| سرعة تمديد شوكة الشحن | 40 م / دقيقة | وقت الدورة الدورية لفورك الشحن (sec) | حوالي 10 ثوان |
| جهاز مكافحة الانزلاق للشحن | نعم.. | ||
| إبراز | 3500kg نظام رف التلقائي للفوليت,نظام التجميع الآلي لـ ASRS,أنظمة رف حاويات الفوليت ذاتية العمود المزدوج,ASRS Stacker Automatic Racking System,Double Column Automated Pallet Racking System |
||
منتوج وصف

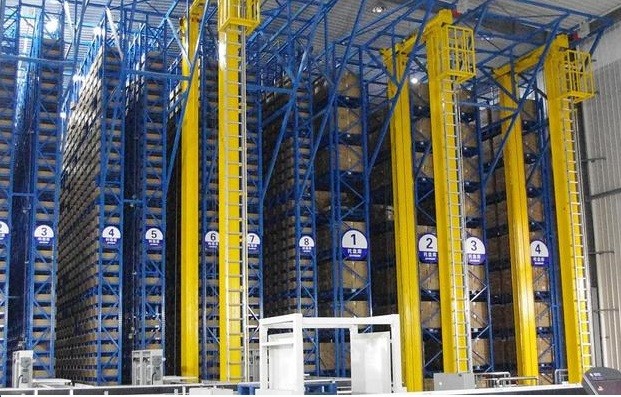

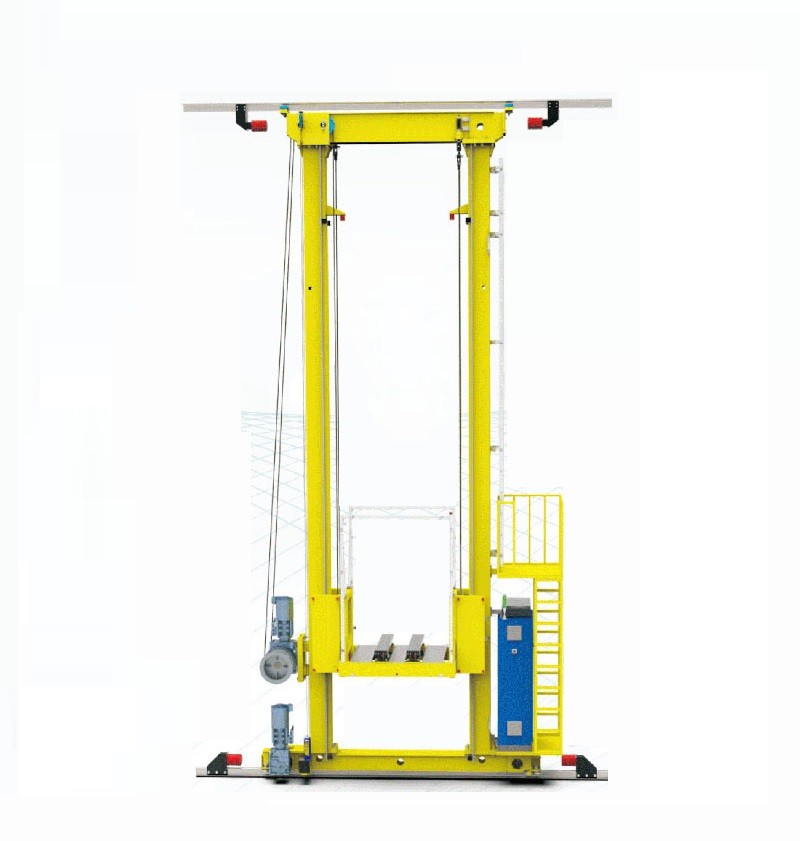

AS-RS المكعب مع العمود المزدوج لما يصل إلى 3500kg نظام رف التلقائي للفوليت المعيار الأوروبي
| لا.. | الوصف | المواصفات | ||
| 1 | النوع ((عمدة واحدة أو عقدة مزدوجة) | مخصصة | ||
| 2 | قدرة الحمل الاسمية ((kg) | 3500 كجم | ||
| 3 | الطول الإجمالي للرفوف (ملم) | مخصصة | ||
| 4 | الطول الإجمالي للمعدات بما في ذلك السكك الحديدية العلوية والقضبان ((ملم)) | مخصصة | ||
| 5 | السطح العلوي للضوء العلوي ((ملم) | مخصصة | ||
| 6 | مقاس الشحن ((L*W*H)) ((ملم)) | مخصصة | ||
| 7 | قدرة الحمل ((كغ) | مخصصة | ||
| 8 | ارتفاع الرفع (ملم) | مخصصة | ||
| 9 | السفر الأفقي | نوع محرك السفر | محرك التردد المتغير (VFD) | |
| طريقة الكبح | التحكم في محول التردد والكبح الكهرومغناطيسي | |||
| محرك السفر الطاقة ((كوا) | مخصصة | |||
| وضع تحديد الموقع ((محور X) | تحديد موقع الليزر | |||
| دقة تحديد الموقع على محور X ((ملم) | ±5 | |||
| بدون حمولة | السرعة | 160m/min | ||
| التسارع | قابلة للتعديل عند 0-0.5m/s2 | |||
| محملة | السرعة | 160m/min | ||
| التسارع | قابلة للتعديل عند 0-0.5m/s2 | |||
| 10 | رفع وإنزال | وضع الرفع والخفض | المحرك المقلل يدفع الطبول ، الذي يدفع الحبل الأسلاك الصلبة | |
| طريقة الكبح | التحكم في محول التردد والكبح الكهرومغناطيسي | |||
| معدل طاقة المحرك في رفع و انخفاض (كيلوواط) | مخصصة | |||
| جهاز الكشف عن البضائع | الكشف عن أجهزة استشعار كهربائية ضوئية | نعم.. | ||
| الحد الميكانيكي والكهربائي | نعم.. | |||
| غيرها | الكشف عن مظهر الشحن، نطاق الكشف أكثر من 20 ملم | |||
| وضع تحديد الموقع ((محور Y) | رمز الشريط أو موقع رمز QR | |||
| دقة تحديد الموقع على محور Y ((ملم) | ±5 | |||
| بدون حمولة | السرعة | 60m/min | ||
| التسارع | 0.5m/s2 | |||
| محملة | السرعة | 60m/min | ||
| التسارع | قابلة للتعديل عند 0-0.3m/s2 | |||
| 11 | شوكة الشحن | النوع | نملة ناعمة وبدون هزة ، مخصصة واحدة / مزدوجة المقبض شوك | |
| وضع تحديد الموقع | أجهزة التبديل والترميز | |||
| دقة تحديد الموقع على محور Z ((ملم) | ±5 | |||
| سرعة امتداد الشوكة | 40m/min | |||
| وقت الدورة (sec) | عشرات | |||
| جهاز مكافحة الانزلاق للشحن | نعم.. | |||
| معدل طاقة المحرك ((KW) | مخصصة | |||
| 12 | جهاز التثبيت ووظيفته | وظيفة إنذار الخطأ | نعم.. | |
| وظيفة التشخيص الذاتي | نعم.. | |||
| وظيفة تباطؤ الفرامل في محور X | نعم.. | |||
| جهاز إيقاف الفرامل على محور X | نعم.. | |||
| نظام مكابح الأمان على المحور X | نعم.. | |||
| وظيفة تباطؤ الفرامل في محور Y | نعم.. | |||
| جهاز إيقاف الفرامل على محور Y | نعم.. | |||
| جهاز الكشف عن التوتر في الحبل الصلب على محور Y | نعم.. | |||
| نظام منع السقوط في سرعة زائدة على محور Y | نعم.. | |||
| جهاز مضاد للصدمة للسكك الحديدية العليا والسكك الحديدية الأرضية | نعم.. | |||
| أداة مكافحة دخول الأفراد (السياج) | نعم.. | |||
| جهاز إيقاف الطوارئ على الآلة | نعم.. | |||
| إيقاف الطوارئ العلوي والنهائي | نعم.. | |||
| إيقاف الطوارئ للقفل الكهروميكانيكي لباب الأمان | نعم.. | |||
| المسافات الآمنة | هناك مسافة آمنة من التوقف الميكانيكي على محور X،Y و Z. | |||
| 13 | وظائف مضادة للتداخل وغيرها | اللاسلكي | جميع الكابلات تستخدم 128P أو أعلى شبكة النحاس محمي لاي | |
| العديد من المكعبات تعمل في نفس الوقت | استخدام المرشحات، لتصفية الهارمونيات | |||
| غيرها | تثبيت حلقات مغناطيسية تحت المحول، لتعزيز القدرة المضادة للتداخل | |||
| وظيفة تصحيح التعلم الذاتي (التحسين اليدوي) للانحناء الجزئي للرفوف | محور X،Y،Z جميع استخدام ليزر أو تحديد المواقع مشفر، لذلك يمكن تصحيح الانحراف عن طريق ضبط اليدوي للمعلمات | |||
| تحكم السرعة | S- منحنى،حتى تجعل تغييرات سرعة رافعة التراكم ليس فقط سلسة خلال عملية التسارع والتباطؤ، ولكن أيضا التوازن بين التسارع والتباطؤ التغييرات |
|||
| وظيفة حماية من الإفراط | نعم.. | |||
| وظيفة مكافحة سقوط لوحة الشوكة العليا للشحن | نعم.. | |||
| وظيفة الكشف عن الموقع | نعم.. | |||
| (التقاط) أكثر من وظيفة الكشف عن الحد | نعم.. | |||
| 14 | التواصل | الاتصالات البصرية تحت الحمراء | ||
| 15 | مؤشرات معايير الاتصال بالأشعة تحت الحمراء | مجهزة بجهاز مساعدة داخلي للتعديل بالليزر، يعمل بالتوازي مع المحور البصري، بدون تداخل سطح عاكس | ||
| نطاق العمل: 100-120000 ملم | ||||
| مصدر الضوء: الليزر، الأشعة تحت الحمراء | ||||
| التردد:F3 | ||||
| زاوية فتح فعالة للمرسّل:1° | ||||
| سرعة الإرسال: 100M بت / ثانية | ||||
| نوع الواجهة:PROFINET IRT، Ethernet،PROFIsafe عبر PROFINET | ||||
| 16 | التواصل مع WMS | الايثرنت | ||
| 17 | وظيفة الارتباط مع الناقل | التواصل بين التطوير الخارجي والبرنامج | ||
| 18 | طريقة التحكم | سيمنز PLC | ||
| 19 | لغة HMI | الصيني | ||
| 20 | نوع العمل | واحد و معاد تدويره | ||
| 21 | إمدادات الطاقة | التيار المتردد 380 فولت / 50 هرتز، 3 سلاسل مرحلة 4، على السكة الحديدية العليا والحبل القصير، | ||
| 22 | الضوضاء (سرعة عالية) | أقل من 80 ديسيبل | ||
